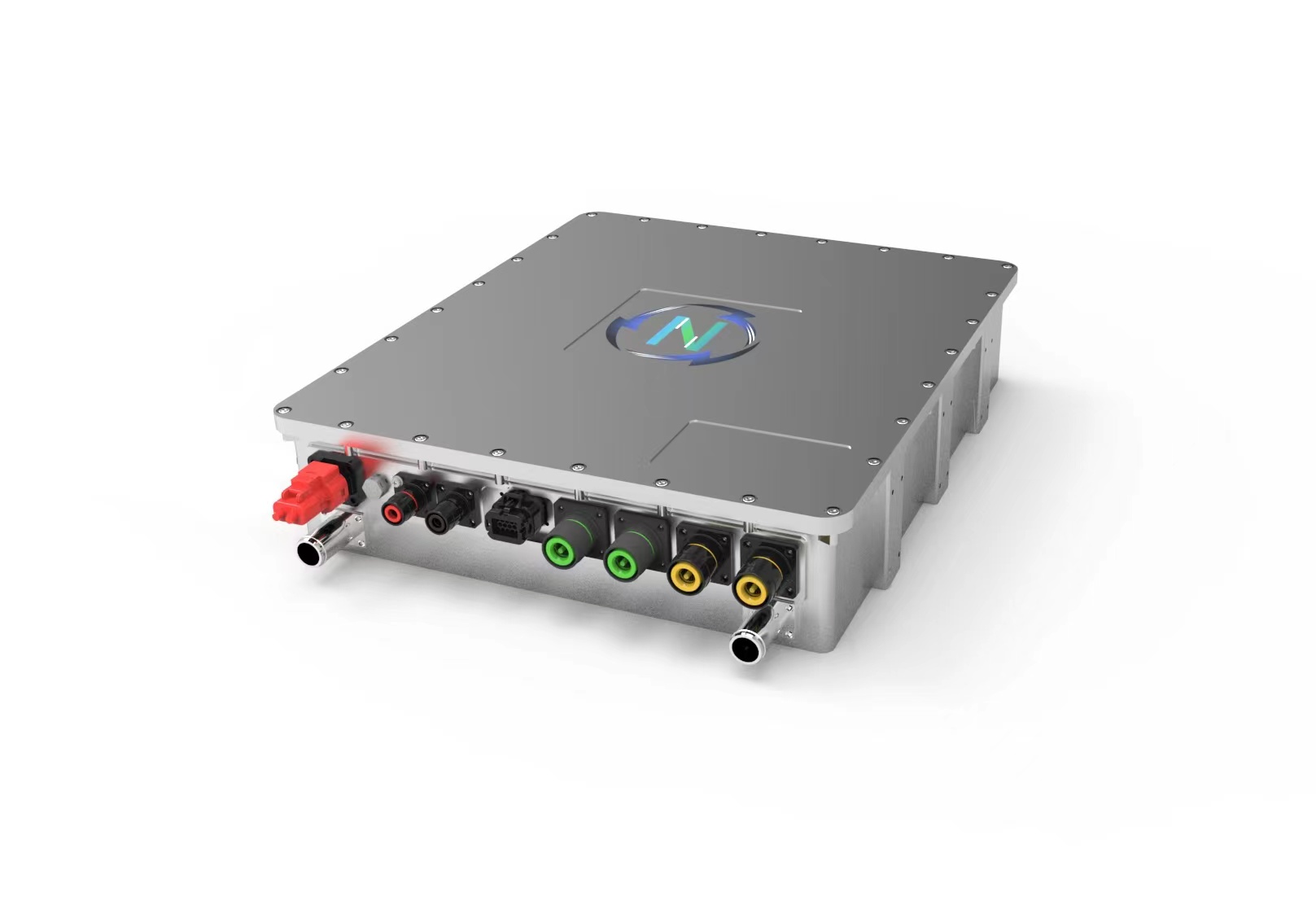

DCF系列——氢燃料电池升压DC/DC变换器

DCF系列车用升压DC/DC变换器适用于功率等级在50kW至120kW之间,电压跨度在150V至480V之间的各型氢燃料电堆。



氢燃料电池升压DC/DC——DCF系列



  •



产品简介:

DCF 系列车用升压DC/DC变换器适用于功率等级在 50 kW 至 120 kW 之间,

电压跨度在 150 V 至 480 V 之间的各型氢燃料电堆。



产品特点:

超低电流纹波(≤0.5%),精准电流控制;

宽幅输入输出电压范围,灵活匹配各型电堆、后级高压锂电;

非隔离拓扑、高频集成磁性元件,低成本高功率密度;



技术参数:


型号                                                    DCF系列
功率范围 50 kW ~ 120 kW
尺寸 490 * 480 * 120 mm
最大额定电流 500 A
输入电压 150 V ~ 480 V
输出电压 400 V ~ 750 V
拓扑结构 非隔离升压
转换效率 96 % ~ 98 % (>200 A)
散热 水冷
液冷温度 -40 ℃ ~ 70 ℃
重量 ≤ 30 kg
防护等级 IP 67
控制模式 输入电流,输出电压,功率
通信 CAN2.0B
强弱电耐压 2500 Vdc
控制输入 12 V / 24 V



已有型号(案例):

型号                            DCF65-155-540                   DCF80-170-580                     DCF100-220-580
额定功率       65 kW 80 kW 100 kW
额定工作点 155 V ~420 A 180 V ~ 450 A 220 V ~ 450 A
燃电电压范围        145 V ~ 280 V 170 V ~ 320 V 200 V ~ 420 V
额定高压 540 V 580 V 580 V
高压锂电结构 1P168S-LFP 1P176S-LFP 1P176S-LFP
系统集成 包含高压接触器 包含高低压接触器,辅助24V 包含高低压接触器
